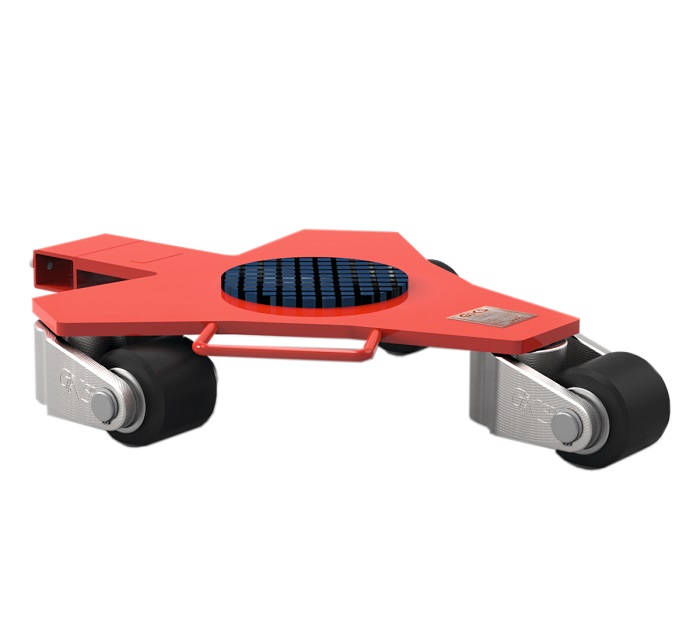

Поворотная тележка – практичное решение для перемещения грузов в ограниченном пространстве: благодаря манёвренным колёсам она легко разворачивается на месте и уверенно проходит узкие проходы. Такая конструкция снижает нагрузку на оператора, ускоряет погрузочно-разгрузочные работы и помогает безопаснее транспортировать коробки, ящики и оборудование как на складе, так и в торговых или производственных помещениях.
К ключевым достоинствам относятся устойчивость, удобство управления и возможность подбора платформы под конкретные задачи – от регулярной развозки товара до перемещения тяжёлых предметов. В зависимости от условий эксплуатации выбирают материалы настила, тип колёс и грузоподъёмность, а для мобильных выездных работ особенно востребованы складные тележки, которые проще хранить и перевозить.
Устройство платформы с вращающейся осью: ключевые узлы
Платформа с вращающейся осью в составе поворотной тележки предназначена для изменения направления движения и повышения маневренности при перемещении грузов. Ее конструкция строится вокруг узла поворота, который обеспечивает свободное вращение верхней части относительно опорного основания и при этом сохраняет устойчивость под нагрузкой.
В зависимости от условий эксплуатации (масса груза, скорость перемещения, тип покрытия, воздействие пыли и влаги) меняются требования к прочности, материалам и обслуживаемости узлов. На практике важны не только грузоподъемность и ресурс, но и равномерность хода, сопротивление повороту и способность сохранять геометрию при ударных нагрузках.
Базовые элементы конструкции
Основой служит несущая платформа (верхняя плита), на которую передается нагрузка от рамы тележки или грузового модуля. Под ней располагается основание (нижняя плита или корпус), связанное с колесным блоком или ходовой частью. Между ними работает вращающий узел, в котором ключевую роль играют ось (шкворень) и опорные поверхности, обеспечивающие центрирование и восприятие вертикальных и боковых усилий.
Типовая схема такой конструкции как поворотная тележка включает опорный подшипниковый контур: шариковый или роликовый подшипник, либо скользящую пару (втулки/шайбы из износостойких материалов). Для увеличения ресурса применяют закаленные дорожки, разнесение опорных точек по диаметру и защиту узла от загрязнений. Дополняют конструкцию крепежные элементы (болты, заклепки, сварные соединения), а также упоры и ограничители, которые предотвращают перекос и ограничивают угол поворота в специсполнениях.
- Верхняя плита – распределяет нагрузку и задает посадочные места под крепление к раме.
- Нижняя плита/корпус – воспринимает реакцию опоры и связывает узел с колесами или основанием тележки.
- Шкворень (ось поворота) – центрирует и фиксирует узел, воспринимает часть усилий.
- Подшипник/скольжение – обеспечивает вращение и определяет плавность хода.
- Защита – пыльники, крышки, лабиринтные элементы для работы в грязной среде.
Варианты исполнения платформы с вращающейся осью
Наиболее распространены решения с поворотным кругом на шариковых дорожках: они дают легкий поворот и стабильную работу при частых маневрах. Для тяжелых нагрузок применяют роликовые схемы или увеличенный диаметр опорного контура, что снижает контактные напряжения и повышает стойкость к ударным воздействиям. В простых тележках встречается скользящее исполнение с втулками и шайбами – оно проще и дешевле, но обычно требует более внимательного контроля износа.
По материалам и защите различают исполнения для сухих помещений, для складов с абразивной пылью, а также для влажной среды. В таких случаях важны антикоррозионные покрытия, закрытые подшипники, герметизация и возможность обслуживания. Отдельный класс – платформы с тормозным механизмом или фиксацией направления, где в узел поворота добавляют элементы блокировки, чтобы тележка сохраняла заданный курс при прямолинейном перемещении.
- Стандартное поворотное – универсальная схема для большинства тележек и платформенных модулей.
- Усиленное – увеличенные плиты, усиленный шкворень и опорный контур для высоких нагрузок.
- Герметизированное – закрытый узел с защитой от пыли и влаги для интенсивной эксплуатации.
- С фиксацией/торможением – добавлены элементы блокировки поворота или тормоз платформы.
